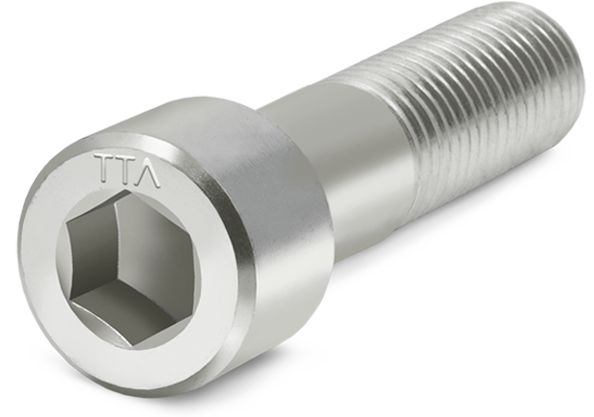

Наименование винты с цилиндрической головкой и шестигранным углублением под ключ
Класс точности A
Обозначение ИСО 4762-2012
Технические требования ИСО 898.1-2014, ГОСТ 1759.0-87
Марка винта ТТЛ (Завод ТЕТАЛИТ)
Диаметр винта М48
Класс прочности 5.8
Исполнение 1
Материал Сталь
Марки стали
  • 20
  • 35
  • 45
  • 35Х
  • 40Х
  • 09Г2С
  • 20ХН3А
  • 30ХМА
  • 30ХГСА
Длина винта l, мм
  • 90
  • 100
  • 110
  • 120
  • 130
  • 140
  • 160
  • 180
  • 200
  • 220
  • 240
  • 260
  • 280
  • 300
  • 350
  • 400
  • 450
  • 500
  • 600
Возможны другие значения по согласованию с клиентом.
Поле допуска 6g 6e 8g
Типы покрытий
  • без покрытия
  • цинковое с хроматированием (бесцветным)
  • цинковое с хроматированием (желтым)
  • цинковое термодиффузионное
Упаковка, кг
  • картонная коробка, 25
  • форма, согласованная с клиентом
  • Описание

    Купить винт ИСО 4762-2012, М48, к. п. 5.8 по оптовой цене с доставкой по всей России от завода-изготовителя «ТЕТАЛИТ».

    Наиболее часто используются в качестве деталей соединения в химической и нефтегазовой промышленности, в мосто- и тоннелестроении, на заводах металлоконструкций, запорной арматуры и электромеханики, при строительстве железнодорожных путей, в промышленных и строительных организациях.

    Винт долговечный, надежно работает при нагрузках высокой и низкой температуры, в агрессивной среде.

    Может быть изготовлен с резьбой крупного или мелкого шага.

  • Характеристики ГОСТ

    ГОСТ — межгосударственный или региональный стандарт, принятый Межгосударственным советом по стандартизации, метрологии и сертификации Содружества независимых государств. В 1992 году страны-члены СНГ заключили соглашение, которым признали действующие стандарты «ГОСТ» СССР в качестве межгосударственных с сохранением аббревиатуры «ГОСТ» за вновь вводимыми межгосударственными стандартами.

    ИСО 4762-2012 винты с цилиндрической головкой и шестигранным углублением под ключ

    1. Область применения

      Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и шестигранным углублением под ключ с крупным шагом резьбы от М1,6 до М64 включительно класса точности А.

      Приблизительные расчетные значения массы винтов см. в приложении А.

      В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 3506-1, ИСО 8839 и ИСО 4759-1.

    2. Нормативные ссылки

      Следующие нормативные документы необходимо использовать при применении настоящего стандарта*. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок — последнее издание указанного стандарта (включая любые поправки).

      Таблицу соответствия национальных стандартов международным см. по ссылке. — Примечание изготовителя базы данных.

      ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and designations of dimensions)

      ИСО 261 Резьбы метрические ИСО общего назначения. Общий план (ISO 261, ISO general-purpose metric screw threads — General plan)

      ИСО 888 Болты, винты и шпильки. Номинальная длина и длина резьбовой части болтов общего назначения (ISO 888, Bolts, screws and studs — Nominal lengths and thread lengths for general purpose bolts)

      ИСО 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы (ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and studs with specified property classes — Coarse thread and fine pitch tread)

      ИСО 965-2 Резьбы метрические ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности (ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality)

      ИСО 965-3 Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Отклонения для конструкционной резьбы (ISO 965-3, ISO general purpose metric screw threads — Tolerances — Part 3: Deviations for constructional screw threads)

      ИСО 3269 Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners — Acceptance inspection)

      ИСО 3506-1 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки (ISO 3506-1, Mechanical properties of corrosion-resistant stainless-steel fasteners — Part 1: Bolts, screws and studs)

      ИСО 4042 Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners — Electroplated coatings)

      ИСО 4753 Изделия крепежные. Концы крепежных изделий с наружной метрической резьбой ИСО (ISO 4753, Fasteners — Ends of parts with external ISO metric thread)

      ИСО 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С (ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades А, В and C)

      ИСО 6157-1 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements)

      ИСО 6157-3 Изделия крепежные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные (ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements)

      ИСО 8839 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов (ISO 8839, Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-ferrous metals)

      ИСО 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts)

      ИСО 10683 Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings)

      ИСО 23429 Контроль калибрами шестигранных углублений (ISO 23429, Gauging of hexagon sockets)

    3. Размеры

      Размеры винтов указаны на рисунке 1 и в таблице 1.

      Максимальные размеры галтели под головкой:

      • lf,max=1,7rmax
      • rmax=(da,max - ds,max)/2
      • rmin , см. таблицу 1

      Для прошитых углублений наибольший предельный размер расширения в результате сверления не должен превышать 1/3 длины любой грани углубления, равной e/2

      • Допускается незначительное скругление или коническая зенковка на выходе углубления.
      • Конец с фаской или для размеров М4 и меньше «без фаски» по ИСО 4753.
      • Неполная резьба u≤2P
      • ds применяется, если задано значение ls,min.
      • Верхняя кромка головки может быть скругленной или с фаской на усмотрение изготовителя.
      • Нижняя кромка головки может быть скругленной или с фаской (для dw), но в любом случае без заусенцев.

      Символы и обозначения размеров по ИСО 225.

    4. Технические требования и ссылочные стандарты

      Технические требования в соответствии с таблицей 2.

    5. Обозначение

      Пример

      Винт с цилиндрической головкой и шестигранным углублением под ключ с резьбой М5, номинальной длиной l=20 мм, класса прочности 12.9 обозначают следующим образом:

      Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ Р ИСО 4762 — М5х20 — 12.9.

    Таблица 1
    Резьба d М42 М48 М56
    Pa 4,5 5 5,5
    bb справ. 96 108 124
    dk не болееc 63,00 72,00 84,00
    не болееd 63,46 72,46 84,54
    не менее 62,54 71,54 83,46
    da не более 45,6 52,6 63
    ds не более 42,00 48,00 56,00
    не менее 41,61 47,61 55,54
    ee,f не менее 36,571 41,131 46,831
    lf не более 3,06 3,91 5,95
    k не более 42,00 48,00 56,00
    не менее 41,38 47,38 55,26
    r не менее 1,2 1,6 2
    sf номин. 32 36 41
    не более 32,33 36,33 41,33
    не менее 32,08 36,08 41,08
    t не менее 24 28 34
    v не более 4,2 4,8 5,6
    dw не менее 61,34 70,34 82,26
    w не менее 16,3 17,5 19
    lg Размеры стержня ls и lg
    номин. не менее не более ls
    не менее
    lg
    не более
    ls
    не менее
    lg
    не более
    ls
    не менее
    lg
    не более
    140 139,2 140,8 21,5 44
    150 149,2 150,8 31,5 54
    160 159,2 160,8 41,5 64 27 52
    180 179,2 180,8 61,5 84 47 72 28,5 56
    200 199,075 200,925 81,5 104 67 92 48,5 76
    220 219,075 220,925 101,5 124 87 112 68,5 96
    240 239,075 240,925 121,5 155 107 132 88,5 116
    260 258,95 261,05 141,5 164 127 152 108,5 136
    280 278,95 281,05 161,5 184 147 172 128,5 156
    300 298,95 301,05 181,5 204 167 192 148,5 176
    Примечания
    • a P — шаг резьбы.
    • b Для длин между жирными ступенчатыми линиями ниже жирной пунктирной ступенчатой линии.
    • c Для гладких цилиндрических головок.
    • d Для цилиндрических головок с рифлением.
    • e emin=1,14smin
    • f Контроль калибром размеров углубления e и s по ИСО 23429.
    • g Область предпочтительных длин показана между жирными ступенчатыми линиями. Винты с длиной выше жирной пунктирной ступенчатой линии имеют резьбу до головки с точностью до 3P. Для винтов с длиной ниже пунктирной ступенчатой линии значения lg и ls определяют по следующим формулам:
    • lgmax = lgmin - b
    • lsmin = lgmax - 5 P
    Таблица 2
    Материал Сталь Коррозионно-стойкая сталь Цветной металл
    Общие требования Обозначение стандарта ИСО 8992
    Резьба Допуски 5g6g для класса прочности 12.9; для других классов прочности: 6g
    Обозначение стандарта ИСО 261, ИСО 965-2, ИСО 965-3
    Механические свойства Класс прочности <М: по согласованию
    ≥М3 и ≤М39: 8.8, 10.9, 12.9
    >М39: по согласованию
    ≤М24: А2-70a, А3-70, А4-70, А5-70
    >М24 и ≤М39: А2-50b, А3-50, А4-50, А5-50
    >М39: по согласованию
    По согласованию
    Обозначение стандарта ИСО 898-1 ИСО 3506-1 ИСО 8839
    Допуски Класс точности А
    Обозначение стандарта ИСО 4759-1
    Отделка — покрытие Без покрытия
    Требования к электролитическим покрытиям по ИСО 4042
    Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683
    Без отделки

    Без отделки
    Требования к электролитическим покрытиям по ИСО 4042
    Дефекты поверхности Допустимые дефекты поверхности по ИСО 6157-1 и по ИСО 6157-3 для коасса прочности 12.9
    Приемка Приемочный контроль по ИСО 3269
    • a Для винтов из коррозионно-стойкой стали. изготовленных механической обработкой из прутка, допускается использовать марку стали А1-70 для размеров <М12 и соответствующим образом маркировать изделие.
    • b Для винтов из коррозионно-стойкой стали, изготовленных механической обработкой из прутка, допускается использовать марку стали А1-50 и соответствующим образом маркировать изделие.
    Приложение А Справочное. Массы
    Резьба М42 М48 М56
    Номинальная длина l, мм Приблизительные значения массы, в килограммах на 1000 шт. (ρ=7,85кг/дм3) (только для справок)
    60 1370
    65 1420
    70 1470 2040
    80 1580 2180 3340
    90 1680 2320 3530
    100 1790 2460 3720
    110 1890 2600 3920
    120 2000 2740 4110
    130 2100 2880 4300
    140 2210 3020 4490
    150 2320 3160 4680
    160 2420 3300 4880
    180 2640 3590 5270
    200 2860 3870 5650
    220 3080 4150 6040
    240 3300 4430 6420
    260 3520 4710 6810
    280 3740 4990 7200
    300 3960 5270 7580
    Приложение ДА (справочное). Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации и действующим в этом качестве межгосударственным стандартам
    Обозначение ссылочного международного стандарта Степень соответствия Обозначение и наименование соответствующего национального стандарта
    ИСО 225 *
    ИСО 261 MOD ГОСТ 8724-2002 (ИСО 261-98) «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»
    ИСО 888 *
    ИСО 898-1 IDT ГОСТ Р ИСО 898-1-2011 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы»
    ИСО 965-2 *
    ИСО 965-3 MOD ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»
    ИСО 3269 IDT ГОСТ Р ИСО 3269-2009 «Изделия крепежные. Приемочный контроль»
    ИСО 3506-1 IDT ГОСТ Р ИСО 3506-1-2009 «Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты. Винты и шпильки»
    ИСО 4042 IDT ГОСТ Р ИСО 4042-2009 «Изделия крепежные. Электролитические покрытия»
    ИСО 4753 MOD ГОСТ 12414-94 «Концы болтов, винтов и шпилек. Размеры»
    ИСО 4759-1 IDT ГОСТ Р ИСО 4759-1-2009 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С»
    ИСО 6157-1 IDT ГОСТ Р ИСО 6157-1-2009 «Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»
    ИСО 6157-3 *
    ИСО 8839 IDT ГОСТ Р ИСО 8839-2009 «Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов»
    ИСО 8992 IDT ГОСТ Р ИСО 8992-2011 «Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек»
    ИСО 10683 *
    ИСО 23429 *

    * Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

    В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

    • MOD — модифицированные стандарты;
    • IDT — идентичные стандарты.
  • Характеристики DIN

    DIN — немецкий стандарт, разработанный одноименным Немецким институтом по стандартизации. В связи с выходом процесса разработки нормативной документации на международный уровень стали появляться стандарты с обозначением DIN EN, DIN EN ISO и т. д.

    Винты DIN 912 имеют более широкий ряд типоразмеров, чем ГОСТ 11738-84.

    Практически идентичный стандарт с ИСО 4762-2012.
